Методы гибки квадратных труб своими руками

Гибка профильных труб может пригодиться в любой области, связанной со строительством или монтажом конструкций. Ведь основное их предназначение кроется именно в возведении опорных конструкций.

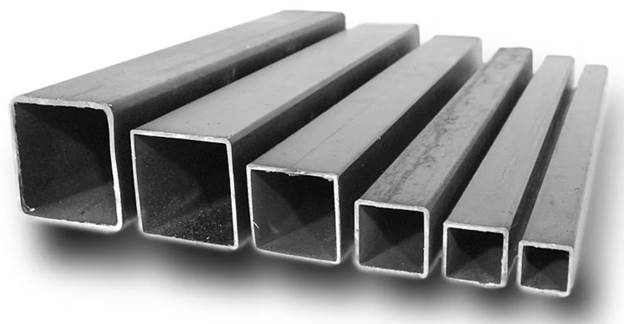

Квадратная труба

Согнуть квадратную трубу не так-то и сложно, но в то же время этот процесс требует очень трепетного подхода. Каждый неловкий шаг может попросту нарушить целостность конструкции, и тогда придется покупать новые металлические изделия.

Для изгибания труб, как правило, используются специальные устройства, которые называются трубогибы. Но что делать, если такого устройства нет, а согнуть профильную квадратную трубу нужно? В таких ситуациях, на помощь приходит человеческая смекалка и набор гаражного мастера. В любом случае, согнуть профиль можно и без трубогиба, в домашних условиях!

Особенности гибки квадратных труб

Главная особенность данных изделий заключается в их квадратной форме. В отличие от классических круглых, их легко можно гнуть под любым углом, затрачивая на сей процесс меньше усилий. Все благодаря меньшей площади сгиба и более тонкому профилю.

К тому же, они легко фиксируются без применения тисков. Профиль можно зажать между двух столбиков, чего будет достаточно для более менее качественной фиксации.

Но часто проблемой качественной гибки является материал изготовления и диаметр сечения. Если материал изготовления сталь, то холодной гибки будет мало, ибо сталь очень прочный материал. Здесь понадобится горелка или нагревательный элемент для гибки труб.

Диаметр сечения так же важен. Чем он больше – тем сложнее гнуть изделие. Именно поэтому трубу для теплицы или под другие нужды лучше выбирать с меньшим диаметром, так как работать с такими профилями будет куда проще.

Во время неправильного процесса гибки, труба может прийти в негодность. Происходит это по нескольким причинам:

  • Профиль может соскочить с фиксаторов. Такого допускать нельзя. В противном случае, гибка будет происходить в разных плоскостях, и в конечном итоге изделие будет непригодно для монтажа.
  • Во время сгибания, внутри формы образуется складка. С одной стороны, это никак не повлияет на конечную конструкцию, только если ее не разогнуть обратно. В таком случае, на месте складки образуется трещина, что уже довольно серьезная проблема.
Складка
  • Сильное или слишком резкое давление на участок профиля так же может навредить целостности конструкции. Она может не выдержать давления и в любой момент лопнуть.

Важно! Избежать всех вышеперечисленных моментов можно только в том случае, если соблюдается технология гибки труб!

Типы гибки труб

На данный момент существует всего 4 типа гибки. Каждый из способов рассчитан под определенные технологические особенности изделий. Поэтому не каждый способ можно применить к любому профилю.

Горячая гибка

Способ актуален для тех, у кого нет трубогиба. Работа по гибке таким способом достаточно трудоемка, но результат не заставит себя долго ждать.

Нагрев газовой горелкой

Суть заключается в следующем: в полость трубы засыпается песок. Обычный речной песок, перед началом работ который следует хорошо просеять от горючих элементов (дерево, пух и т.д.). Песок нужно засыпать как можно плотнее. После этого оба конца профиля можно закрыть деревянными заглушками, дабы песок не высыпался. Воспользовавшись газовой или бензиновой горелкой, место сгиба разогревается до температуры 900°С. Главное – не допустить перегрева.

Понять кондицию готовности к сгибанию можно по цвету металла – он будет красным. После этого можно гнуть трубу в любой угол, при помощи упоров или просто руками (в зависимости от толщины и материала изготовления).

Достоинствами такого способа являются возможность применения в домашних условиях и низкая стоимость осуществления процесса. Недостатки – неопытный мастер может перегреть металл, от чего профиль лопнет.

Холодная гибка

На данный момент, это самый оптимальный и распространенный способ работы с металлическими поверхностями. Он не требует применения огня и полностью безопасен для окружающих.

Холодный процесс подразумевает использование специального оборудование и его отсутствие. Здесь стоит пояснить: трубу можно согнуть без огня и оборудования, если диаметр позволит это сделать.

Без оборудования не получится сделать ровный сгиб, но в то же время этого будет достаточно, чтобы, например, создать угол 90 градусов. Профиль зажимается в тиски, после чего при помощи ломика или толстого прута загибается вниз/вверх. Процесс долгий и трудоемкий, но добиться результата можно.

Есть возможность применения гибочного оборудования – лучше ею воспользоваться. Это самый точный и безопасный способ. Всего существует 2 вида подобного оборудования:

  • Стационарные трубогибы;
  • Переносные трубогибы.
Виды стационарных трубогибов

Основные их различие состоит в масштабности выполняемых работ. С помощью первых, как правило, гнут более толстые и длинные изделия. Такие устройства отличаются высокой точностью и мощностью. Переносные же трубогибы более компактные, и, соответственно, рассчитаны на небольшие трубы.

В зависимости от модификации устройств, согнуть трубу можно до 360 градусов! В итоге получается полный круг, что может быть интересным для мастеров по работе с металлическими поверхностями.

Все трубогибы объединяет одно – у них есть упорные ролики. На них кладется труба, и от собственного давления или от давления специальным упором происходит сгибание. Усилия человека здесь минимальны. Нужно только следить за углом гибки.

Гибка труб по радиусу и под углом 90°

Если будущая конструкция теплицы или летней беседки подразумевает использование извитых опор, то для качественного выполнения работ потребуется стационарный трубогиб. Без него не получится обеспечить точный угол уклона, не повредив материал.

Для гибки труб по радиусу применяется трубогиб с намеченной шкалой гибки. Как правило, она располагается на передней части прибора. По этой шкале и будет выполняться весь рабочий процесс.

Гибка под угол 90°

Труба закладывается на фиксирующие валики, после чего зажимается упорным валиком. При помощи рычагов поворота, необходимо по шкале согнуть трубу под угол 90 градусов. Во время гибки труба будет прогибаться в полость под валики, поэтому там не должно быть ничего лишнего. Как только на шкале будет показатель в 90°, можно снимать упоры и забирать изделие.

Гибка трубогибом

Гибка по радиусу

Сей процесс практически ничем не отличается от процесс гибки под угол 90°. Отличается только тем, что на шкале теперь необходимо добиться другого результата. И во время работы необходимо периодически менять положение трубы в зависимости от ее длины.

Как сделать трубогиб своими руками

В магазине такие приборы стоят баснословных денег. Не каждый сможет себе позволить просто взять и купить их. Именно поэтому гаражные мастера нашли выход из ситуации и стали делать трубогибы своими руками.

Вот один из самых простых трубогибов для квадратных труб, сделать который сможет абсолютно каждый!

Принцип его работы будет гидравлическим. За основу взято применение обычного автомобильного домкрата, купить который можно в любом авто магазине.

Потребуются следующие составляющие элементы:

  • домкрат (желательно с грузоподъемностью не менее 2 т);
  • 4 металлических штыря, которые будут выполнять роль опоры;
  • металлические пластины толщиной от 6 мм для основания и фиксирующих элементов роликов – 3 шт.;
  • металлические ролики – 2 шт.

Основные достоинства конструкции заключаются в ее простоте. Недостатки – для работы подойдут лишь трубы небольшого диаметра и максимальный угол гибки не превышает 180 градусов.

Для начала необходимо собрать конструкцию с использованием сварочного аппарата. Конструкция должна быть похожа на перевернутую табуретку. В готовую конструкцию можно вставить домкрат, и желательно притянуть его болтами к основе. Дабы во время работы он не соскочил.

Ролики устанавливаются в последнюю очередь. Для них нужно сделать множество отверстий, которыми можно будет регулировать угол сгибания трубы.

Конечный результат должен быть таким, как на картинке ниже.

Готовый трубогиб своими руками

Пользоваться им необходимо следующим образом — ролики устанавливаются в нужное положение, домкрат опускается вниз. Профиль проталкивается на основание домкрата над роликами, дабы, когда домкрат будет поднят, труба уперлась в ролики. Все, подготовительный этап окончен. Теперь можно гнуть. Делать это нужно при помощи домкрата. Поднимать который следует до тех пор, пока труба не согнется до необходимого положения.

Этим устройством легко можно изгибать алюминиевую трубу.

Рекомендации мастеров и типичные ошибки

Как и в любом деле, у начинающих мастеров могут возникнуть некоторые сложности, в последствии приводящие к ошибкам. Ниже будет приведен ряд самых распространенных ошибок начинающих мастеров, которых стоит избегать каждому.

  1. Перегрев трубы при горячем сгибании. Очень распространенная ошибка. Избежать ее можно применив бесконтактный термометр, проследив за температурой нагревания.
  2. Некачественная фиксация в трубогибе. Плохо зафиксированное изделие можно не только плохо согнуть, но и получить при этом травмы. Лучше перед началом работ убедиться в качестве фиксации.
  3. Использовать необходимо только целые профили! Если есть повреждения, то даже не стоит пытаться согнуть такие прямоугольные трубы своими руками.
  4. Большой профиль лучше гнуть в профессиональном оборудовании. Дома такие изделия гнуть будет сложно, если вовсе невозможно. Выгоднее заранее приобрести уже гнутые квадратные трубы.
