Инструкция как поменять кран-буксу своими руками

Кран-букса — один из важнейших узлов крана. Она применяется как в одновентильных кранах, предназначенных только для холодной волы так и в двухвентильных смесителях на кухне и в ванной. В случае выхода из строя заменить ее можно своими руками.

Что такое кран-букса, ее назначение

С античных времен применялся простейший поворотный кран. Сначала их делали из твердых пород дерева, в средние века перешли на металл. Они не позволяли точно регулировать поток жидкости. Фактически у них было только два положения: открыто и закрыто.

В конце XVIII века английский изобретатель Джозеф Брама изобрел и стал производить винтовой водопроводный кран. С его помощью стало возможным получать струю воды нужной интенсивности, плавно регулируя поток.

Через столетие Великий английский ученый лорд Кельвин изобрел смеситель – устройство с двумя вентилями, позволяющее получать струю воды требуемой температуры и интенсивности.

Кран Брамы стал прообразом современного крана. С целью совершенствования технологии производства, а, главное, упрощения ремонта и обслуживания, все подвижные части крана были собраны в единый модуль, который и называется кран-буксой. Все высокоточные операции по изготовлению, такие как фрезеровка, точение, сверление — проводятся над деталями, из которых состоит кран- букса. Их делают из более дорогих и износостойких материалов, чем литой из алюминиевых сплавов или стали корпус крана или смесителя, что дает дополнительную экономию и позволяет снижать цену изделия.

Кран-букса – это и единый ремонтный модуль. При необходимости его можно быстро снять со смесителя, не нарушая его установку и герметичность присоединения к магистралям горячей и холодной воды. Все кран-буксы одного типоразмера взаимозаменяемы, поэтому запасные части для любого смесителя легко найти в магазины.

Исторически сложилось так, что на территории стран СНГ выпускают кран-буксы с квадратным креплением под маховик. Импортные выполняют это крепление шлицевым, и имеют 22 или 24 шлица. Эти два типа кран-букс несовместимы

В конце 20 века была изобретена новая разновидность кран-буксы- керамическая.

Типы кран-букс, их устройство и принцип работы

Современные запорные модули для двухвентильных смесителей делятся на два основных типа:

  • Червячные с резиновой рабочей прокладкой
  • Керамические.

Принцип их действия и устройство заметно отличаются, но они могут быть установлены в одни и те же смесители, при условии совпадения резьбы и посадочных размеров. те же смесители.

С резиновой манжетой

Эта конструкция – прямой наследник крана Брамы, использует тот же принцип действия.

Рисунок 1. Принцип работы червячной кран- буксы

Внутри корпуса находится червячная передача, преобразующая вращательное движение маховика в поступательное движение штока. На окончании штока закреплена прокладка из резины. В положении «Закрыто» она упирается в седло клапана и перекрывает поток воды. По мере вращения маховика шток двигается вверх и понемногу прокладка отходит от седла, открывая просвет для потока воды. Когда шток полностью втягивается в червячный механизм, просвет открывается полностью и поток воды становится максимальным.

На рисунке видны основные детали червячной кран-буксы импортного стандарта:

  • Стопорная скоба, удерживающая конструкцию в сборе.
  • Корпус. На нем видна гайка, за которую кран-буксу выкручивают из гнезда, мелкая резьба для крепления защитного колпачка, резиновое уплотнительное кольцо и более крупная резьба для крепления в корпусе смесителя.
  • Шток червячного хода, на котором видны: шлиц для крепления маховика, уплотнительное кольцо, червячная резьба.
  • Поршень. На нем видна внутренняя резьба червячной передачи, еще одно уплотнительное кольцо, гнездо крепления рабочей резиновой прокладки, и, наконец, сама рабочая прокладка.
  • Гайка крепления прокладки

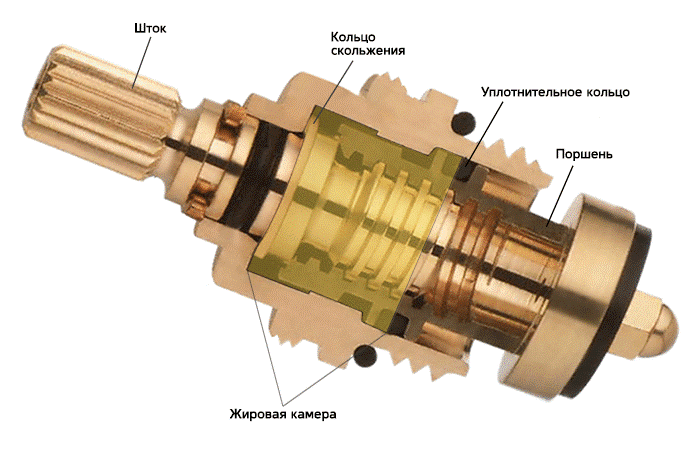

Рисунок 2. Конструкция червячной буксы в разрезе

Для того, чтобы полностью открыть кран, нужно повернуть маховик от 2 до 4 раз.

Прокладка, которая прижимается к седлу клапана и с трением проворачивается по нему, довольно быстро изнашивается. Ее легко снять и заменить, продлевая срок службы устройства.

Достоинствами червячных сердечников являются:

  • Дешевизна.
  • Проверенная веками конструкция.
  • Плавная регулировка потока.
  • Прокладку можно сделать самостоятельно из подручных материалов.
  • Широкое распространение.

Но есть и заметные недостатки:

  • Малый срок службы прокладки.
  • Необходимость в частой разборке смесителя для замены прокладки.
  • Для полного открытия воды нужно сделать несколько оборотов.
  • Высокая шумность. Изношенные прокладки вызывают гудение в трубах.

Червячные устройства постепенно уступают место керамическим.

Керамические

Конструкция керамической буксы существенно упрощена по сравнению с червячной:

Рисунок 3. Конструкция керамического сердечника

Основные элементы:

  • Скоба- фиксатор
  • Корпус с уплотнительным кольцом такой же по размерам, как и червячного сердечника.
  • Шток с шлицевым креплением для маховика и двумя уплотнительными кольцами. На конце штока закреплен шумогаситель. Он обеспечивает малошумное протекание потока через кран.
  • Поворотная верхняя керамическая пластина. Имеет прорези с боков, через которые попадает вода из магистрали, и одно или два окна в донышке.
  • Неподвижная нижняя керамическая пластина. Имеет одно или два окна, совпадающих по форме с верхней пластиной.
  • Резиновое кольцо, упирающееся в седло корпуса смесителя.
Рисунок 4. Керамическая букса в сборе

Принцип действия керамической буксы существенно проще, чем у червячной. Подвижных деталей всего две- поворотный шток и верхняя металлокерамическая пластина. Керамические пластины очень плотно прилегают друг к другу за счет высокого качества обработки их поверхности.

В закрытом состоянии окна в пластинах не совпадают и просвета для протекания воды нет. Напор дополнительно поджимает пластины друг к другу, повышая герметичность.

При повороте маховика шток и закрепленная на нем подвижная пластина также поворачиваются. Окна на пластинах начинают совмещаться. Через пол- оборота маховика окна полностью совпадают, давая максимальный поток воды.

В большинстве моделей поворот штока ограничен. В последнее время все больше выпускается кран-букс без такого ограничения. Вращая маховик в одну и ту же сторону, можно сначала открыть, а потом закрыть кран.

Шумогаситель не дает потоку воды входить в колебательный резонанс с трубопроводом и обеспечивает низкую шумность работы устройства.

Герметизирующая прокладка не дает воде просочиться мимом клапана. При установке очень важно в меру затягивать резьбу. С одной стороны, кран-букса должна надежно упираться прокладкой в седло, а с другой, излишнее усилие может деформировать корпус и испортить кран-буксу. Нужно подобрать по высоте такую модель, которая точно подходит к вашему смесителю.

Достоинства керамических устройств таковы:

  • Долгий срок службы.
  • Половины оборота маховика достаточно для полного открытия крана.
  • Плавный ход.
  • Низкая шумность

К недостаткам обычно относят:

  • Высокая цена.
  • Высокие требования к качеству воды. Требуют установки фильтров механической очистки воды.

Процесс замены кран-буксы.

Несмотря на разницу конструкции и множество типоразмеров, чтобы поменять неисправную кран- буксу, последовательность действий выполняется практически идентичная.

Рисунок 5. Разные модели устройства

Если точно неизвестно, какая именно модель кран- буксы установлена в смесителе, начинать ремонт лучше утром или днем, чтобы успеть купить новую до закрытия магазинов.

Последовательность действий по замене следующая:

  • Отключить воду ближайшим к смесителю вентилем. Перекрыть следует и холодную, и горячую воду.
  • Открыть краны и дать воде, оставшейся в трубах, стечь в слив.
  • Далее аккуратно снимается цветная пластмассовая заглушка с маховика. Ее нужно поддеть острым предметом. На некоторых моделях она крепится не на трении, а на резьбе. В таком случае ее надо выкрутить.
  • Отвинчивается крепежный болт.
Рисунок 6. Крепление маховика
  • Снять маховик.
Рисунок 7. Маховик снят
  • На некоторых моделях смесителей может быть установлен защитный колпачок. Его нужно отвинтить руками.
Рисунок 8. Отвинчивание колпачка
  • Открывается гайка кран-буксы. Захватить ее подходящим по размеру рожковым или разводным ключом и выкрутить сердечник.
Рисунок 9. Выкручивание сердечника

Внимание: выкручивать против часовой стрелки! Ключом нужно только ослабить резьбу, дальше выкручивать руками.

  • Дело сделано.
Рисунок 10. Демонтаж закончен

После замены кран- буксы или ее ремонта сборка смесителя производится в обратном порядке.

Перед тем, как завинчивать сердечник, его резьбу нужно обмотать в несколько слоев лентой ФУМ или сантехнической нитью.

Замена неисправной кран-буксы на смесителе завершена.

Необходимый инструмент

Для того, чтобы поменять кран-буксу, потребуется:

  • Рабочий нож или скальпель.
  • Набор отверток.
  • Набор рожковых ключей. Вместо них использовать разводной ключ достаточного размера.
  • Лента ФУМ или сантехническая нить.

Не помешает также ветошь, чтобы протереть и осмотреть седло клапана, особенно для червячной конструкции.

Рекомендации специалистов и типичные ошибки

Опытные мастера рекомендуют

  • Перед началом разборки подстелить в раковину или в ванну лист ткани, пластика или картона. Это не даст мелким падающим деталям укатиться в слив и защитит покрытие от падения тяжелых инструментов.
  • Испытания отремонтированного крана лучше проводить вдвоем- один открывает вентиль, второй стоит у крана и наблюдает. Так можно будет сразу перекрыть воду, если течь не устранена.
  • При использовании керамических сердечников или картриджей лучше поставить перед кухонным краном или смесителем в ванной фильтр механической очистки. Он задержит загрязнения и намного продлит срок службы крана до ремонта.
  • Если сорвало кран и вода бьет струей- прежде всего нужно перекрыть вентиль или стояк и только потом начинать разбираться с причиной.

Самой распространенной ошибкой при замене кран- буксы является прикладывание излишних усилий при откручивании резьбы. Если гайка не идет- ее надо отмочить в уксусе от 10 минут до нескольких часов. Поможет также жидкость WD-40.

При затягивании резьбы лишние усилия также могут деформировать керамическую буксу либо вообще сорвать резьбу. Это приведет уже к замене всего смесителя.
