Виды и места применения полимерных труб

Уже несколько десятков лет из полимерных материалов изготавливают сортамент различных диаметров. Они используются в теплоэнергетике и сантехнике в качестве заменителей морально устаревших, тяжёлых и трудно поддающихся монтажу изделий из чугуна и стали. Выпускаемые с использованием новых технологий металлополимерные трубы завоевали популярность за счёт лёгкости, прочности, технологичности монтажа.

Что представляют собой полимерные трубы

Полимеры стали применять в промышленных масштабах в конце 80-х годов прошлого века. Они с успехом заменили чугун при монтаже различных водосодержащих систем. От изделий из металла их отличают несколько очень важных параметров:

  • прочность.
  • лёгкость.
  • эластичность.
  • долговечность.

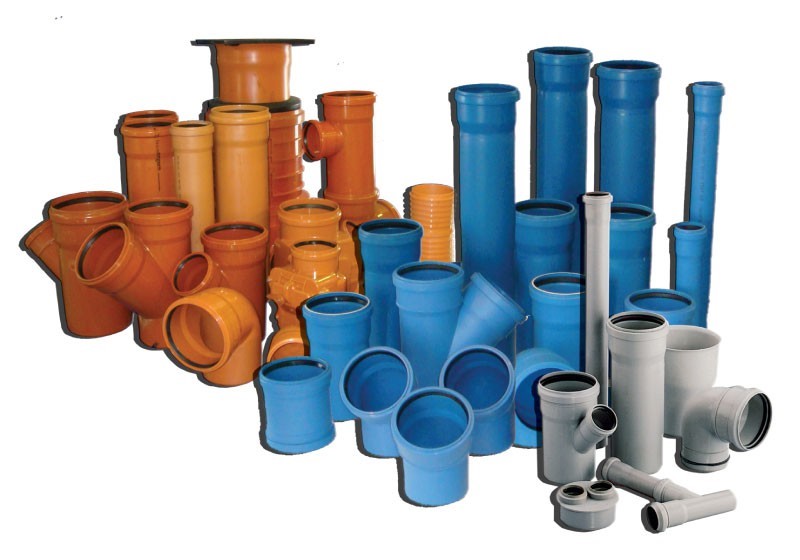

Номенклатура изделий из полимеров отличается необычайной широтой

Применение в промышленности и строительстве полимерных труб различного диаметра обосновано их очень высокой стойкостью к негативному влиянию кислорода. Благодаря низкому коэффициенту теплопроводности материалов значительно повышается отдача тепла через радиаторы. Для снижения влияния недостатков (высокая горючесть, подверженность влиянию ультрафиолетовых лучей, большое температурное расширение) в состав полимеров вводятся различные материалы, металлические включения.

Послойный состав металлопластиковой трубы

Полимерные трубы применяются для обустройства холодного и горячего водоснабжения, канализации, стоков воды, а также химически жидкостей. Там, где воздействие тепла не критично (максимальный показатель – 10 оС), подходят недорогие изделия без применения «сшитого» полиэтилена. При температурах свыше 70 оС полимерные системы водоотведения и трубопроводы монтируются из многослойных армированных готовых изделий из термостойкого пластика с включением алюминия.

Как классифицируются

Современные технологии позволяют изготавливать несколько видов полимерных изделий – труб, различных соединительных прочих элементов. Они отличаются химическим составом пластических материалов, наличием металлических включений:

  1. Поливинилхлорид (ПВХ) – материал, который от других разновидностей полимеров отличают твёрдость и кольцевая жёсткость. Успешно применяется для монтажа безнапорных канализационных стоков. Особо прочный материал SN16 – основа для строительства подземных коммуникаций. Высокая стойкость к нажимным нагрузкам позволяет использовать полимерные трубы большого диаметра на глубине до 12 м. Основные физические характеристики:
  • предельное давление – 16 Бар.
  • максимальная температура среды – до 45 оС.

Выпускается в непластифицированном виде.

  1. Полиэтилен (PE) – применяется для прокладки подземных трубных коммуникаций. Максимальное заглубление – до 16 м. Высокая упругость полиэтилена позволяет использовать его для изготовления вкладышей различных типов. Кроме того, он отлично подходит для безвоздушной пыленепроницаемой оболочки. Материал, состоящий из «сшитых» молекул (с маркировкой PE-X), отлично справляется с воздействием температур до 60 оС.
Допустимое давление в пластиковых трубах при различной температуре
  1. Полипропилен (PP) – применяется в стандартных трубопроводах или магистралях с агрессивной средой (горячая вода). Аналогично ПВХ пропилен обладает высокой кольцевой жёсткостью. Главное достоинство этого материала – стойкость к высоким температурам. Поэтому полипропилен активно применяется для изготовления водопроводных труб.
  2. Металлопластик (PEX-AL-PE) – самый популярный материал из всех, которые применяются при изготовлении материалов для водоснабжения. Благодаря сочетанию полиэтиленового вкладыша, армированной алюминиевой прокладки и основной оболочки изделия получаются чрезвычайно прочными, лёгкими. Идеальный вариант для обустройства домашней водо- или теплосети.
  3. Полибутен (PB) – входит в группу полиолефиновых искусственных материалов. Обладает болем высоким показателем пластичности, нежели полипропилен. Гораздо более стоек к воздействию ультрафиолетовых лучей. Показатель теплопроводности вплотную приближён к тому, которым характеризуется «сшитый» полиэтилен. Изделия из ПБ — прекрасный материал для устройства тёплых напольных систем. При давлении 0,3 Мегапаскалей и температуре до 70 оС срок службы материала – 50 лет.
ПоказательХарактеристика материала
ПНД

(ПВП)

ПНД

(ПСП)

ПВД

(ПНП)

ПВХПППБПВДФПА (пластиф.)
Плотность, г/см30,94-0,960,93-0,940,91-0,931,40,910,921,781,1
Предел текучести, МПа20-3015-1810-1250-5625-2817-1957-6035
Разрывное удлинение, %8008006005035030020100
Модуль упругости, МПа900600200300012005002000800
Коэффициент линейного расширения2220,71,51,21,20,9
Допустимое напряжение, МПа50-635025-32100-12550-6380160100

Как изготавливаются

Основная технология изготовления пластиковых труб – экструзия. Способ реализуется на современных сложных комплексных аппаратах – термопластавтоматах. Необходимое количество специального шарообразного пластика полистирола,  загружается в экструдер и приводится в жидкое состояние при помощи нагрева. После этого происходит выдавливание получившейся массы в рабочую область металлической основы – литейной формы. Процесс поддержания необходимой температуры и времени остывания полистирола в литейной форме контролируется с помощью электронных датчиков.

При производстве труб с металлоармированной основой используются специальные литейные формы, позволяющие производить навивку тянущихся полимерных волокон с помощью специального металлического сердечника. Остывание связующего материала осуществляется с применением метода принудительной полимеризации. Непрерывная намотка удобна тем, что с её помощью можно бесконечно варьировать длину готовой трубы.

Маркировка полимерных труб

Изделия из полимерных материалов описаны в международных стандартах ISO 4437 и ISO 4427. Фирмы-производители используют также и региональные технические условия. Для того, чтобы правильно выбрать необходимый для применения вид полимерных труб, необходимо предварительно ознакомиться с их маркировкой. Она подразделяется на два вида:

  1. Базовая.

Такая маркировка должна соответствовать установленным международным стандартам и содержать максимум информации о материале и специфике его применения. Указание материалов производится с помощью латинских литер:

  • B – блоксполимер.
  • H – гомополимер.
  • R – рандомполимер.

Цифрами обозначаются:

  • наружный диаметр.
  • минимальная толщина стенки трубы.
  • рабочее давление (PN) в Бар.
  • срок службы изделия.
Сортамент напорных труб из полиэтилена
  1. Дополнительная.

Производители маркируют свои изделия с разной степенью информативности. Кроме основной информации могут указываться различные дополнительные параметры:

  • товарный знак.
  • отметка о соответствии стандартам.
  • наименование технологии изготовления.
  • классификация по MRS (наименьшая длительность прочности).

Номер партии и дата изготовления зашифровываются в штрих-код.

Диаметры пластиковых труб для обустройства системы отопления

Наиболее популярные, напорные ПЭТ, различают в соответствии с требованиями ГОСТ 18599-2001 (для ПЭ32, ПЭ63, ПЭ80, ПЭ100) по следующим размерам и параметрам:

  • диаметр.
  • предельная толщина стенки.
  • класс прочности (S).
  • соотношение диаметра и толщины стенки (SDR).

Правила маркировки полимеров предусматривают нанесение через один погонный метр справочных данных о производителе, номенклатуре, дате производства.

Достоинства, особенности выбора, цены

Основные преимущества:

  • большая пропускная способность.
  • отличные показатели стойкости к влиянию коррозии.
  • простота монтажа и эксплуатации.
  • соответствие материла установленным санитарным нормам.
  • невысокая сметная стоимость работ по монтажу и стыковке полимерных конструкций.

Средний показатель экономической выгоды при монтаже водопроводных и канализационных систем составляет 15%.

Первым условием правильного выбора материала является осмотр разреза. У надёжного производителя он ровный и имеет одинаковую толщину по всему диаметру. Практически нет шероховатой поверхности, каплевидных наплывов. Фитинговые соединения полимерных различных труб осуществляются только при нагреве. Для правильного выбора важно изучить маркировку, основные характеристики, сферу применения.

Средние цены  труб ПНД ПЭ100, типоразмер  PN10 SDR 17

Диаметр,

мм

Толщина стенки,

мм

Упаковочная партия, мСредняя цена за 1 м,

руб.

322,0100-20023,16
402,4100-20035,04
503,0100-20053,88
633,8100-20078,65
754,5100-200111,10
905,4100-200159,50
1106,612237,60
1257,412302,50
1408,312380,60
1609,512496,10
18010,712628,10
20011,912774,40
22513,412983,40
25014,8121210,00
28016,6121518,00
31518,7121914,00
35521,7122442,00
40023,7123080,00
45026,7123905,00
50029,7124829,00
56033,2126050,00
63037,4127656,00
71042,10129724,00
80047,401212320,00
90053,301215620,00
100059,301219250,00
120071,101227720,00

Стоимость начинается 1 у.е. Для монтажа и испытания конструкций различной степени сложности из полимерных труб обязательно применение фитингов. Их присутствие в смете увеличивает объём расходов на 30-100%. Одна из наиболее популярных марок — ПНД ПЭ100, продаётся в разных типоразмерах.
