Расчета веса профильной трубы с помощью таблицы

В строительной сфере не обойтись без знаний математики, физики, умения произвести сложные расчеты. Сегодня при возведении малоэтажных зданий не обойтись без профильных труб. Это одна из самых популярных разновидностей металлопроката. Продукция подразделяется по назначению, изготавливается из разного материала. Форма изделий также отличается многообразием. Вес профильной трубы влияет на ее стоимость, правильную организацию транспортировки. Рассмотрим способы расчета 1 п. м металлопроката.

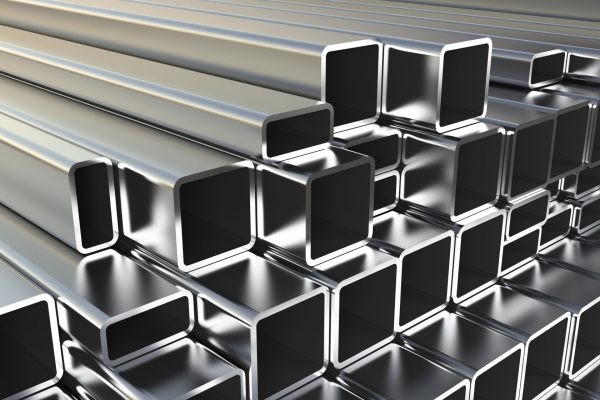

Образцы деталей

Характеристика и виды профильных труб

Профтрубы – это изделия из стали в виде полых трубок с сечением, отличным от круглого. В последнее время производители стали выпускать профиль из пластика. Поперечный срез трубы бывает:

  • овальный;
  • в виде ромба;
  • треугольный;
  • прямоугольный;
  • квадратный;
  • плоскоовальный;
  • сложной формы.
Треугольный профиль

Технологический процесс изготовления из стали представляет собой деформирование круглой трубы. Сначала изгибается и сваривается штрипс, готовый элемент отправляется на формовку. При помощи валков ему придается заданное сечение. Готовую металлопрокатную продукцию проверяют на крепость шва, проводят термообработку.

В РФ производят стальные профильные детали с поперечными размерами от 10 х 10 до 500 x 400 мм. Минимальная длина изделия 6 м, максимальная – 18 м. Самая тонкая стенка – 2 мм, самая толстая – 22 мм.

Сфера применения

*

Первые профили производились еще в 19 в., но широкое применение нашли с середины прошлого века. Сегодня разные виды стальных профильных труб успешно используются в таких сферах:

  1. Монтаж каркаса малоэтажных промышленных и торговых строений, жилых помещений.
  2. Изготовление остова для рекламных баннеров.
  3. Производство мебели.
  4. Строительство остановок общественного транспорта, навесов, теплиц, детских и спортивных площадок.
  5. Изготовление светильников, полок, рам для картин, подставок для цветов, др. элементов интерьера.
  6. Сборка оград, опор, вспомогательных конструкций.
Навес из стальных профильных труб

Профилированные трубы востребованы благодаря своим достоинствам. Какими именно – узнаете далее.

В чем плюсы использования

*

Профтрубы имеют длинную линейку типоразмеров. Это расширяет сферы применения металлопроката. Отметим и другие достоинства:

  1. Прочность. Эта характеристика профилированных труб значительно превышает показатели деталей с круглым сечением. Стальные элементы стойкие к химическому и биологическому воздействию. Это выгодно отличает их от деревянных изделий.
  2. Не деформируются при высоких нагрузках.
  3. Экономичность. Стоимость профилей меньше, так как за счет наличия внутренней полости количество затраченного металла меньше.
  4. Вес профильных стальных труб значительно меньше, чем аналогичных изделий из дерева. Это облегчает погрузочные и монтажные работы.
  5. При проектировании конструкций из труб с прямоугольными и квадратными сечениями не возникает проблем. Их легко рассчитать с учетом прямолинейных срезов.
  6. Простота установки. Профильные трубки легко разрезаются болгаркой, их удобно фиксировать. При монтаже не возникает сложностей в использовании фасонных деталей.
  7. Быстрый монтаж. Даже самые сложные конструкции устанавливаются максимально оперативно.
  8. Изделия соответствуют санитарно-гигиеническим нормам и правилам.

Профильные трубы из особых сортов стали применяют в Арктике, Приморском крае. В регионах с неблагоприятными погодными условиями особенно важна скорость возведения каркаса для строений и других облегченных металлоконструкций.

Каркас из профтруб

Важно! Используя более легкие виды металлопроката в строительстве можно перейти от тяжелых материалов на основе цемента к облегченным. Это позволит возводить здания с меньшей нагрузкой на фундамент.

Сортамент профильных труб

*

Для упорядочения всего имеющегося разнообразия профтруб и их классифицирования введено понятие сортамента. Это совокупность типов профилированного металлопроката, изготавливаемого предприятиями.

Сортамент стальной профильной трубы оформляют как список или таблицу. Каждый вид изделия перечисляется согласно их наименованиям по ГОСТ. Списки содержат все виды продукции: названия, характеристики. Сортамент профтруб разнообразен. Их классифицируют по многим характеристикам, но основная – это конфигурация сечения. Наиболее распространены прямоугольные и квадратные элементы. Они востребованы благодаря прочности, износостойкости и демократичным ценам.

Производственный цех

По способу изготовления в сортаменте выделяют стальные профтрубы деформированные холодным и горячим методом. Сюда же ГОСТ относит изделия, изготовленные электросваркой. Холоднодеформированные и сварные детали для предотвращения возникновения ржавчины покрывают слоем цинка.

Зачем надо знать удельный вес

Вес профтрубы – важная характеристика, поскольку от нее зависит стоимость. Однако определение этого значения влияет не только на правильную организацию перевозки и цену. Его необходимо знать, чтобы эксплуатационные условия изделий отвечали поставленным задачам.

Подготовка профиля к транспортировке

Важно! Чтобы вычислить массу 1 погонного метра профтрубы потребуются данные о количестве материала для его изготовления.

*

Профилированные трубы широко применяются в строительной сфере. Не зная их вес, конструктор не в состоянии рассчитать нагрузки:

  • выдерживаемую возведенной конструкцией из профильного металлопроката;
  • создаваемую самой конструкцией.

Физические и механические характеристики профильного металлопроката зависят от его веса. Знание величины параметра позволит правильно разработать проект, по которому в дальнейшем будет возведен надежный объект. Вероятность разрушения важно свести к нулю. Поэтому при проектировании строительных конструкций специалист выявляет особенности остова, для монтажа подбирает оптимальные профильные материалы. Чем проще строение, тем легче определить массу труб, другие характеристики.

Габариты и вес профильного металлопроката надо знать и с другими целями. Эти величины влияют на особенности и условия хранения. Не обойтись без них и при расчете перевозимого груза: важно знать количество метров в тонне профильного металлопроката.

От чего зависит масса

Вес 1 п. м трубного металлопроката зависит от нескольких параметров:

  • количество материала;
  • форма в разрезе;
  • толщина стенок трубы;
  • плотность материала;
  • геометрические данные.

Самые простые и удобные детали – с прямоугольным и квадратным срезом, так как их просто скреплять друг с другом. Масса 1 м трубки вычисляется несколькими методами. Для определения искомой величины разработаны формулы. Полученный результат понадобится для расчета массы профильного металлопроката. Он необходим для получения эксплуатационной характеристики для строительного проекта.

Стальные детали, выполненные из разных марок материала, отличаются по массе даже при одинаковых габаритах. Наиболее эксплуатируемыми являются изделия таких размеров:

  • 40×20×2;
  • 60×40×
Прямоугольный металлопрофиль 40×20×2

Важно! Профтрубы разных производителей часто имеют различную массу даже при одинаковых размерах. Подобная ситуация связана с наличием допусков. Даже габариты, зафиксированные в ГОСТах, могут отличаться от фактических.

Методика определения массы 1 п. м металлопрокатного профиля

*

Для высокой точности лучше всего подходит индивидуальный расчет веса. Формула для определения параметра очень сложная, она учитывает все основные показатели. Такие математические выкладки выполняются конструкторами при проектировании каркаса зданий и конструкций из профильного металлопроката. Формула выглядит так: 1 п. м детали = (L1 + L2) х S х 2 х ρ, где:

  • L1 и L2 – длина сторон, м;
  • S – толщина стенки, м;
  • ρ – плотности сплава.

Чтобы выяснить, сколько будет весить 1 п. м. квадратной или прямоугольной профильной трубы, помимо формулы рекомендуется использовать варианты:

  • специально разработанные таблицы, которые представлены в литературе и в интернете;
  • онлайн калькуляторы.

Пользователям онлайн программ легко определить вес даже круглых профилей, а также труб другой формы сечения. Чтобы получить результат необходимо внести в форму исходные данные (длину, форму сечения, толщину стенки). Во всплывающем меню нужно выбрать материал, из которого изготовлен металлопрокат. Характеристики самых востребованных стальных изделий отечественных производителей перечислены в таблицах.

Квадратное сечение – ГОСТ 8639 82
Параметры сечения, ммВес 1 п. м, грамм
15×15×1,0479
20×20×21080
25×25×21390
30×30×21700
40×40×44300
50×50×2.53640
50×50×34310
50×50×3,54940
50×50×45560
60×60×46820
80×80×37130
80×80×49330
80×80×511440
120×120×517720

Прямоугольное сечение – ГОСТ 8645 82

Параметры сечения, ммВес 1 п. м, грамм
28×25×21480
30×20×21390
40×20×1.51310
40×20×21700
40×25×21860
50×40×2.02650
50×40×2.53250
60×30×33830
60×40×22960
60×40×34300
60×40×3.54940
60×40×45560
80×40×23590
80×40×2.54430
80×40×35250
80×40×46820
80×60×36190
80×60×48070

Чтобы определить массу профиля по приведенным таблицам, надо умножить длину на вес 1 п. м. В таблицах представлен вес металлопроката для усредненной плотности ρ = 7850 кг/м3. Эта величина изменяется в зависимости от содержания в стали углерода. Чем его больше, тем масса сплава меньше. Когда требуется рассчитать массу профильной продукции для конкретного значения ρ, приведенную в таблице величину делят на усредненный параметр и умножают на плотность конкретной марки сплава (кг/м3):

  • коррозиционные – 7900;
  • штампованные – 7800;
  • инструментальные – 7700;
  • углеродистые обыкновенные – 7870;
  • низколегированные и углеродистые качественные – 7850.

Точность таблиц ниже, чем объемные расчеты по формулам. Поэтому определение веса предпочтительнее выполнять математическим путем.
