Специфика укладки теплого пола в квартире

проверено экспертом

На сегодняшний день каждый владелец жилья зачастую сам может выбирать варианты и способы обогрева жилых помещений. Главное, что бы выбранный вариант домашнего отопления был сделан законно, обладал высокой эффективностью и оставался экономичным. Водяной теплый пол в квартире является одним из самых удачных и практичных на данный момент практичных способы организовать качественное отопление. Сегодня существуют необходимые технические возможности, материалы и комплектующие, что бы самостоятельно организовать систему обогрева жилых помещений подобным образом.

Теплый пол — это, прежде всего, грамотный проект, соответствующая подготовка и соблюдение всех технических норм и стандартов. Соблюдение перечисленных условий и требований, позволит вам оборудовать теплый пол у себя в квартире, создать необходимый комфорт и уют. Что собой представляют водяные теплые полы? Каким образом их устанавливают и в чем их основные преимущества и недостатки, разберемся подробнее.

Теплый пол – принцип действия, особенности и специфика

Теплые полы – явление в бытовой инфраструктуре не новое. Еще в древнем Риме для обогрева жилых и общественных зданий использовалось воздушное отопление подобного типа. Нагретый воздух по каналам, расположенным в полу, распространялся по всему помещению, осуществляя нагрев внутренних помещений. Основная идея такого способа обогрева заключалась в том, что самая холодная часть здания наоборот, становилась самой теплой. Горячий воздух распространялся по полу и поднимался снизу вверх, равномерно заполняя собой все внутренне пространство.

О таком способе обогрева вспомнили, когда появились новые виды и типы нагревательных приборов, новые материалы, приспособления и оснастка. Централизованное отопление, наличие автономных источников тепла позволяют сегодня использовать водяной пол в квартире, как основной или вспомогательный способ обогрева жилого помещения. В основе технологии лежит принцип использования тепловой энергии, которую имеет теплоноситель, циркулирующий в системе центрального отопления или по трубопроводу автономного отопления. Труба, представляющая собой отопительный контур, укладывается непосредственно в подпол. Поступающий в трубопровод нагретый теплоноситель передает тепловую энергию поверхности пола.

Стяжка, напольное покрытие служат одновременно аккумулятором тепла и источником теплового излучения большой площади, осуществляя нагрев внутренних помещений. Благодаря своей эффективности такая система обогрева активно используется не только в частных домах, в коттеджах, но и нашла свое место при организации отопления городских квартир.

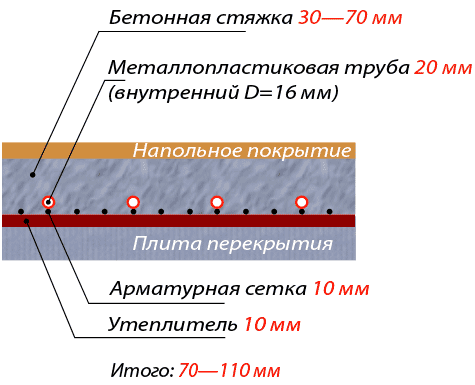

Конструктивно водяной пол представляет собой слоеный пирог, который состоит из следующих элементов:

  • напольное покрытие (чистовое);
  • подушка (укладочное покрытие);
  • трубопровод из полимерных труб;
  • коллекторы (устройства подключения водяного контура к системе отопления);
  • крепежи трубопровода;
  • нагревательный прибор или централизованная система подачи теплоносителя.

Чистовое покрытие может быть выполнено из любых строительных материалов, используемых для этих целей.

Важно! При оборудовании теплого пола следует отдавать предпочтение отделочным напольным материалам, обладающим не только хорошими эстетическими данными, но и имеющим хорошую теплопроводность.


В зависимости от технологичности помещения обычно для этих целей в качестве чистового покрытия используется керамогранит, керамическая плитка. Для жилых помещений лучше подходят ламинат, паркетная доска и линолеум. Напольный слой должен быть не только прочным и достаточно жестким, но и практичным, обеспечивая доступ к отопительному контуру. Каждый вариант напольного покрытия имеет свою специфику и особенности.

К примеру: ламинат или паркет потребуют перед укладкой наличия специальной подушки, которая защитит древесину от пересыхания. Линолеум обязательно должен обязательно соответствовать необходимым стандартам экологической безопасности. В противном случае под постоянным воздействием высокой температуры, ПВХ компоненты линолеума могут выделать во внутреннее пространство вредные для организма химические соединения.

В зависимости от использования напольного покрытия и способа укладки, водяной теплый пол в квартире может быть следующих видов:

  • деревянный;
  • полистирольный (синтетический);
  • бетонный.

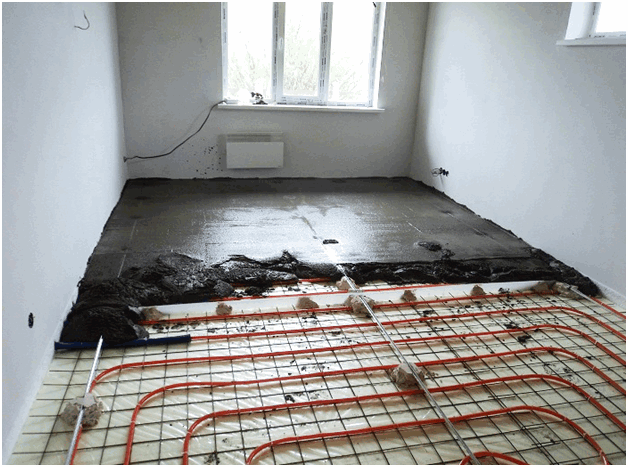

В первых двух вариантах используются в основном декоративные и изоляционные отделочные материалы. В последнем, в третьем случае речь идет о бетонной стяжке. Этот вид является наиболее трудоемким и предполагает большой объем подготовительных, монтажных и мокрых работ.

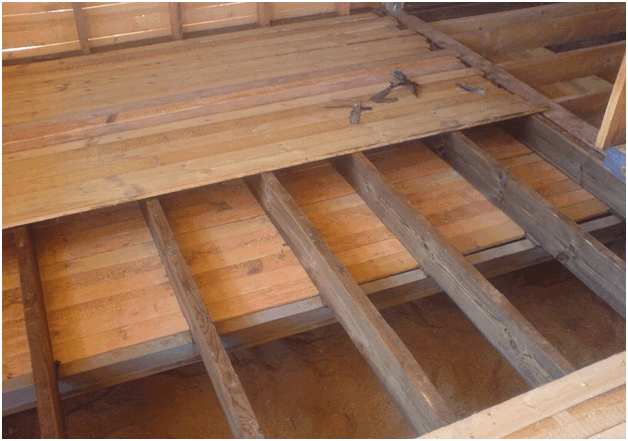

Водяные полы в квартире, изготовленные из дерева, имеют принципиально иную конструкцию. Водяной контур укладывается непосредственно на деревянные рейки или лаги. Слой теплоизоляции (вата, полистирол) в данном случае монтируется в пространствах между водяными трубами. Поверх трубопровода укладывается алюминиевая прослойка, а уже сверху монтируются картон или пенопласт. Такое вид подложки еще называют пирог, где каждый слой имеет свое практическое и технологическое значение.

Для оборудования синтетических теплых полов акцент делается на использование готового слоя теплоизоляции, в котором уже укладывается водяной контур и пластины, распределяющие тепло по поверхности пола. После укладывают адсорбирующий материал для впитывания влаги. Поверх пирога уже идет монтаж декоративного чистового покрытия.

Преимущества и недостатки водяных полов

Не вдаваясь в технические подробности, тонкости и нюансы укладки теплых полов, следует отметить, что подобная схема отопления квартиры в многоквартирном доме вполне реализуемая. Даже с учетом объективных конструктивных сложностей и официального запрета на оборудование многие жильцы в городских квартирах сегодня делают ставку на данный способ обогрева жилья.

Вопрос решается гораздо проще, когда в доме стоит автономный газовый котел. Монтаж отопления по схеме «теплые водяные полы» можно осуществить на законных основаниях, особенно если брать во внимание те преимущества, которые открываются перед хозяевами квартиры. Что дает теплый пол в общем контексте домашнего отопления?

  • теплый пол с жидким теплоносителем удобен и практичен в эксплуатации;
  • расходы на установку и обслуживание водяного пола на порядок меньше других видов теплых полов;
  • система отопления водяной пол абсолютно безвредна в санитарно-гигиеническом плане;
  • экономически выгодная эксплуатация, удобное управление и регулировка.

Основное сравнение, которое выдерживает водяное отопление пола, делается с системами отопления, работающими от электричества. В плане легкости монтажа и в дальнейшем обслуживании электрические полы выглядят предпочтительнее. В плане рентабельности и эффективности, водяной теплый пол вне конкуренции.

Что касается недостатков, с которыми можно столкнуться уже в самом начале, то здесь на первом месте стоит сложность монтажа отопительной системы подобного типа. Далее можно говорить о высокой стоимости такой системы отопления. При отсутствии у комплектующих и материалов должного качества, могут возникнуть проблемы с целостностью отопительного контура, что делает последующую эксплуатацию отопительного оборудования в доме проблематичным и затратным.

Для справки: при поломке (прорыве отопительного контура) придется искать место прорыва, снимая фрагменты бетонной стяжки. В условия городской квартиры такие мероприятия достаточно проблематичны. При использовании компонентного пирога (сборной подложки) гораздо легче найти поломку и устранить ее.


Для жителей новых частных домов, владельцев коттеджей и других построек монтаж теплого водяного пола с нуля — хорошее и уместное инженерно-техническое решение. В многоквартирных домах, в домах старой постройки обустройство системы отопления с теплыми полами чревато масштабной реконструкцией существующих инженерных сетей. Соответственно увеличивается статья расходов на демонтаж, укладку и подключение системы к источнику тепла.

Практическое применение теплого пола. Какие есть варианты?

Учитывая современные нагревательные приборы, высокую технологичность отопительного оборудования, теплые полы стало возможным монтировать даже в городской квартире. Главная особенность заключается в том, что такая система не требует масштабных работ и специального разрешения.

Важно! Теплый водяной пол в квартире, где основным является централизованное отопление, официально устанавливать запрещено. Запрет связан с увеличением технической нагрузки на централизованный обогрев. Тепловые расчеты, сделанные в момент строительства дома, не учитывали дополнительную нагрузку на отопительный контур.

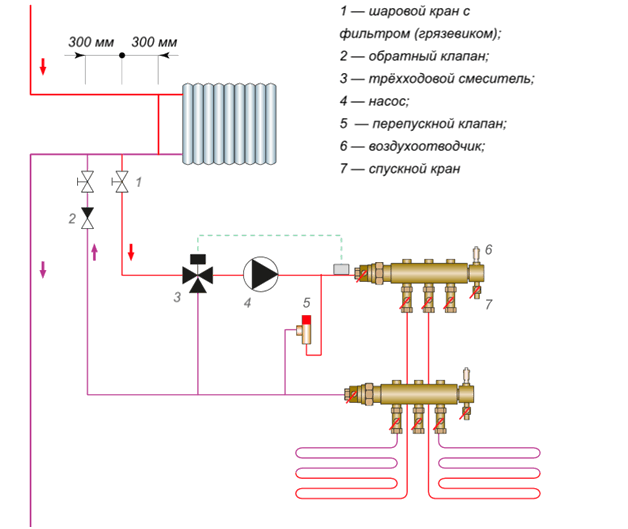

Простейшая схема подключения теплого пола, показана на рисунке-схеме

Что бы система теплого пола работала эффективно и безопасно для основного централизованного отопления, требуется установка дополнительного оборудования для обеспечения принудительной циркуляции. Для этих целей обычно ставятся смесительный узел и нагнетательный насос. Для централизованного отопления, где присутствует естественная циркуляция, монтаж такого оборудования требует дополнительных тепловых и гидравлических расчетов.

Важно! Крайне опасно подключать систему теплый пол к горячему водоснабжению. Увеличившийся расход горячей воды, необходимой для циркуляции по отопительному контуру, станет причиной слабого напора в системе ГВС всего дома.


Оценивая все существующие сложности и трудности для оборудования в квартире теплого пола, надо быть готовым к большому объему работ. Реконструкция квартиры предполагает в данном случае демонтаж узлов и элементов старой системы отопления, включая ненужную разводку и радиаторы отопления. Идеальным вариантом обустройства теплого пола в городской квартире станет подключение к централизованному отоплению в помещениях первого этажа, когда основной поток теплоносителя не теряет своей мощности и скорости, поступая наверх, в другие квартиры.

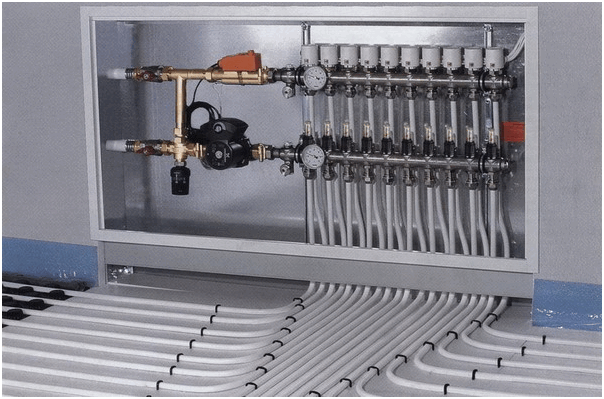

В данном случае вам потребуется установить на стояки системы центрального отопления специальные коллекторы – смесители. Наличие трехходовых клапанов обеспечит необходимую температуру теплоносителя в отопительном контуре вашего теплого пола и сохранит допустимую температуру котловой воды в трубах центрального отопления.

Для справки: оптимальная температура нагрева теплого пола составляет 35-450С, тогда как вода в стояке центрального энергоснабжения имеет температуру в 900 и выше. Такая температура недопустима для обогрева дома по схеме теплый пол. С задачей снижения температуры теплоносителя справляется смесительный узел.

Что бы вся система работала нормально, обязательным условием является установка грязевиков. Котловая вода, поступающая из теплоцентрали, не отличается высокими технологическими параметрами. Благодаря этому прибору удается поддерживать теплоноситель в хорошем состоянии, задерживая крупные фрагменты накипи, предотвращая попадание крупного мусора в достаточно узкие трубы отопительного контура водяного пола. В дополнение к смесителям ваша система теплого пола в квартире нуждается в установке насосного оборудования, обеспечивающего циркуляцию теплоносителя по внутреннему контуру.

Работа насоса позволит поддерживать необходимое рабочее давление в трубопроводе теплого пола, равное давлению в централизованной системе. В отсутствие насоса появляется реальная угроза остановки циркуляции теплоносителя в контуре. Соответственно прогрев пола станет неравномерным.

Нередко удачным выходом из сложившейся ситуации становится установка теплообменника, с промежуточной функцией. В таком случае, ваша система отопления, подключенная к центральной магистрали, становится практически полностью автономной.

Выводы

Если вам удастся осуществить задуманное, сделать у себя в доме отопление теплый водяной пол, эффект будет мгновенным. Для квартир, которые имеют одну фасадную стену, такой вариант отопления очень эффективен. При соответствующей теплоэффективности жилого помещения, подогреваемый пол становится хорошим отопительным ресурсом.

Главная особенность системы — невысокая температура нагрева. В большинстве случаев температура теплоносителя, поступающего в систему центрального отопления, не так высока, как требуется. Тепловая энергия посредством радиаторов в недостаточном количестве поступает внутрь помещения. А вот для теплого пола, такая температура нагрева теплоносителя идеальна. С помощью смесителей удастся легко компенсировать разницу температур, добиваясь необходимого температурного режима.
