Все о давлении в системе отопления многоэтажного дома

Отопление в многоэтажном здании – сложная инженерная система, корректная работа которой осуществима только в том случае, если множество параметров соответствует нормативам. К таким параметрам относится давление в системе отопления многоэтажного дома, благодаря которому достигается и безопасность, и эффективность, и долговечность.

Суть явления

Итак, именно давление в системе отопления многоквартирного дома определяет, насколько эффективной она окажется. Создаваемый напор гарантирует, что теплоноситель доберется до самых отдаленных радиаторов и труб, температура выровняется во всех помещениях.

Оптимальное значение данного параметра также сокращает потери тепла, вода оказывается в радиаторах с той же температурой, которая была достигнута в котле.

Разновидност

Давление воды в частном доме или другом здании делится на несколько групп:

• Статическое. Параметр определяет, насколько интенсивно вода “давит” на радиаторы и трубы на различной высоте.
• Динамическое. Формируется в процессе циркуляции теплоносителя по контуру, именно оно способствует износу элементов.
• Максимальное. Критическая величина, достижение которой, вполне вероятно, спровоцирует аварию.

В большинстве российских домов данный показатель находится на уровне 7 атмосфер, этого вполне достаточно для корректного функционирования. Тем не менее, определенные явления изменяют значение (критически низкий уровень – 5 атмосфер), из-за чего возникают нежелательные эффекты.

От чего оно зависит?

*
Давление в системе водяного отопления частного дома изменяется в зависимости от нескольких факторов:

• Степень износа приборов отопления. Устаревание техники неизменно приводит к падению уровня эффективность. Выход один – приобретение новых приборов (в основном это касается насосов).
• Степень зарастания приборов солями жёсткости и шламом. Выход – контроль качества теплоносителя, периодическая промывка системы отопления.
• Мощность агрегатов, подающих теплоноситель. Для многоэтажных домов этими агрегатами являются тепловые пункты, для коттеджей – циркуляционные насосы. Чем дальше здание расположено от теплового пункта, тем хуже обстоят дела.
• Местоположение квартиры. Конечно, в идеальных условиях давление в каждом трубе и каждом радиаторе одинаково, но достичь этого удается далеко не всегда. Минимальное давление фиксируется в угловых помещениях — самых дальних от главных стояков.
• Диаметры труб. Если в процессе ремонта жильцы заменили трубы в квартире на изделия с большим диаметром, нежели у входного трубопровода, значение не меняется, но незначительно падает скорость движения воды. Интересно, что пластиковые трубы в процессе эксплуатации могут постепенно становиться шире изначального диаметра, что практически не влияет на давление в системе. Однако бывает так, что внутренний слой металлопластиковой трубы от температуры отслаивается и забивает проход. Тогда циркуляционное давление сильно падает, иногда до нуля (это случается крайне редко, если здание находится вблизи котельной: температура теплоносителя превышает нормативную для металлопластика).

Читайте также: причины падения давления в котлах.

Распространенные причины падения давления

Если у отопления дома наблюдаются проблемы, вполне вероятно, что дело связано именно с давлением. В большинстве случаев происходит завоздушивание системы, циркуляционное давление падает, иногда до нуля. Решается за счёт перепускания теплоносителя в обратную сторону на «сброс», то есть закрывают подающую линию, после крана открывают спускной кран или пробку. Обратное давление легко выбрасывает в атмосферу воздух. Вторая по распространенности причина: шламом забиваются подающие вентили на стояках (по проекту для регулировки давления на стояках устанавливаются вентили, а не шаровые краны), а также разгерметизация системы отопления. Наиболее уязвимыми местами в данном плане являются соединения и стыки. Конечно, иногда рвутся и сами трубы, если они уже выработали эксплуатационный ресурс, стали ветхими, ржавыми, истончились. Протечка приводит к падению статичного давления, если же этот параметр в норме, проблема кроется в другом. Чтобы упростить процесс поиска, магистральные отрезки проверяются поочередно, при нахождении дефектного участка он отсекается, восстанавливается, уплотняется.
*
Если собственными силами течь отыскать не удается, необходимо привлечь специалистов. Они придерживаются иного подхода: подозрительный участок осушается и наполняется воздухом, выход которого способен определить даже микротрещину.

Если даже такой метод показывает исправность трубопровода, проблема, вероятно, кроется в котле:

• Теплообменный контур покрылся накипью. Эта проблема особенно актуальна для систем, теплоноситель в которых не отличается высоким качеством (жесткая вода). Сама накипь на теплообменнике не влияет на циркуляционное давление (влияет на КПД котла), а вот частицы накипи, отслоившиеся от стенок теплообменника, опасны: они забивают фильтры, автоматические клапаны, сёдла вентилей, провоцируя падение давления, иногда полную разрегулировку системы отопления;
• Повреждение расширительного бака (приводит к завоздушиванию или к резкому повышению, как следствие – порыв и соответственно утечка);
• Разрушение теплообменника вследствие гидравлического удара (в основном из-за установки шаровых кранов вместо рекомендуемых вентилей на подпитке системы отопления);
• Микротрещины на баке обменного контура, появление которых спровоцировано изначально низким качеством производства или длительным периодом эксплуатации.

Необходимо ликвидировать утечки, засоры и только после этого поднять давление до эксплуатационного. Работы по обслуживанию системы отопления проводят только после сброса давления до статического или при необходимости опустошают полностью. К таким работам относят:

• Прочистка фильтра;
• Замена неисправных приборов;
• Осушение водяной системы в связи с прекращением подачи газа в зимнее время (аварийные работы на газовой магистрали) для исключения замораживания;
• Промывка системы отопления от отложений и накипи.

Тестирование

Для того чтобы проверить соответствие значения нормативам, некоторые сознательные коммунальные хозяйства проводят гидравлические испытания системы отопления:

• Тестирование “на холодную”. Происходит заполнение всех магистральных элементов холодной водой (температурой не ниже +5 градусов Цельсия), фиксируется достигнутый параметр. Пункт 4.6 (ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ-СНиП 3-05-01-85): Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/кв.см) в самой нижней точке системы. Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/кв.см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании. Если удалось уложиться в эти нормативы, допускается запуск. Если температура воздуха ниже +5, то испытание проводят сжатым воздухом.
• Тестирование “на горячую”. Как правило, проводится оно перед официальным стартом отопительного сезона. Закачивается горячий теплоноситель под давлением, близким к критическому для конкретной системы. Отсутствие проблем говорит о том, что и во время отопительного сезона не произойдет никаких эксцессов.

Меры профилактики

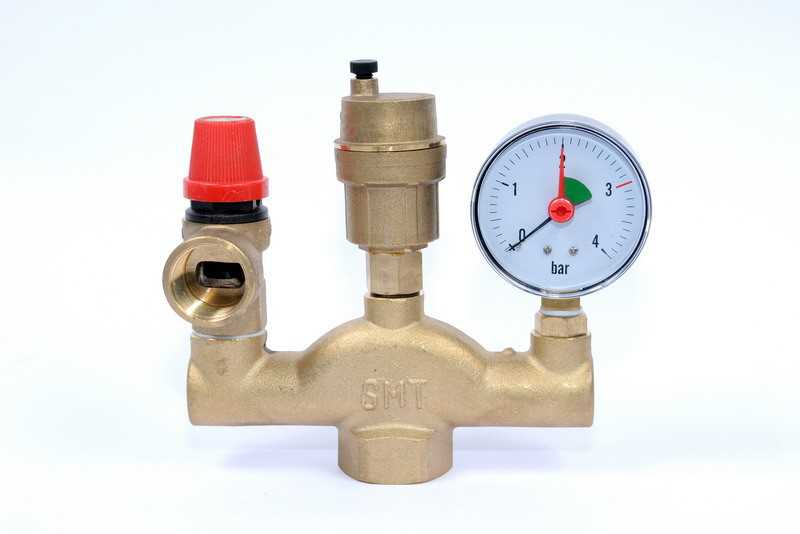

Чтобы не приходилось экстренно поднимать или понижать давление, следует регулярно осматривать фильтры механической очистки на предмет образования засоров. Также не стоит забывать о расширительном баке, если есть необходимость – подкачивайте воздух до значения, указанного в паспорте котла или расширительного бака. В обязательном порядке система отопления должна быть оснащена группой безопасности (автоматический воздухоотводчик + автоматический сбрасыватель давления) при помощи которой легко стравливается воздух, спускаются излишки теплоносителя. Пример группы безопасности заводской готовности на первой фотографии данной статьи.
