Система отопления Ленинградка в частном доме

Обогрев небольшого частного дома требует грамотного подхода. Не обязательно монтировать дорогостоящий контур и внедрять новейшие инновационные технологии. Добиться комфортной температуры в помещении позволит система отопления «Ленинградка», эффективность которой была подтверждена еще во времена Советского Союза.

Выбор в ее пользу делается и в настоящее время из-за экономичности и простого конструктивного исполнения. Справиться с монтажными работами может человек, не имеющий профильного образования. Главное, разобраться в порядке функционирования, познакомиться с основными схемами и порядком выполняемых действий.

Что из себя представляет система отопления Ленинградка

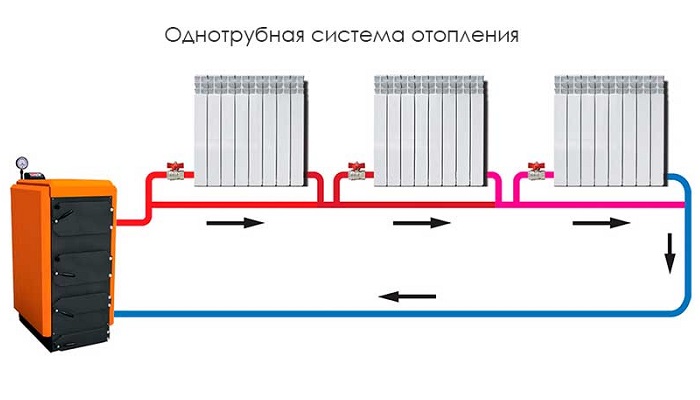

В самом общем случае ленинградская система отопления — это однотрубная система с последовательным расположением основных обогревательных элементов, соединенных между собой трубопроводом. Внутри отопительного контура циркулирует теплоноситель. Допустимо использование дистиллированной воды и антифриза. Нагрев теплоносителя обеспечивает котел. Воздух в комнате нагревают радиаторы.

Обзор основных технологических схем

Монтаж системы отопления «Ленинградка» по схеме выполняется по-разному. Все зависит от выбранного варианта. Каждый имеет свои особенности и преимущества.

Горизонтальные схемы

Подходит для одноэтажных зданий с небольшими помещениями. Все обогревательные элементы располагаются на одном уровне вдоль стен. В состав входит обогревательный котел. Радиаторы допускают верхнее, нижнее и диагональное подключение. В первом случае теплоноситель подается внутрь батареи и выходит за ее пределы соответственно в верхней и нижней части радиатора. При диагональном расположении теплоноситель подается сверху, а выход осуществляется снизу.

Вертикальные схемы

Актуальны при наличии в доме более одного этажа. Бывают открытого и закрытого типа. Допускают циркуляцию теплоносителя самотеком и посредством принудительной циркуляции. Схема предполагает вертикальное расположение трубопровода. Вода подается от котла через расширительный бачок сверху вниз, а затем распределяется по радиаторам. Для непрерывного движения жидкости трубы располагают под заранее заданным углом.

Сравнение самотека и насосных систем

Циркуляция теплоносителя бывает естественной и принудительной. В первом случае движение жидкости происходит под действием силы тяжести. Во втором случае в состав вводится циркуляционный насос, создающий достаточное давление для непрерывного перемещения теплоносителя. За счет этого радиаторы прогреваются равномерно независимо от их расположения относительно котла.

Специфика монтажа обогревательной системы

Чтобы исключить трудности в процессе монтажа, нужно грамотно выполнить расчеты и подготовить основные элементы. В состав системы кроме отопительного котла, радиаторов и трубопровода, входят тройники, а также:

• расширительный бачок, если монтируется закрытая система;
• бачок с клапаном при монтаже открытого контура.

Для обеспечения принудительного движения теплоносителя потребуется циркуляционный насос. Для улучшения параметров отопительного контура дополнительно потребуется по два шаровых крана для каждого радиатора и байпасы с игольчатым клапаном.

Подготовительные работы

Если планируется прокладка трубопровода внутри строительной конструкции, во время подготовки выполняется штробление мест под трубы по предварительно нанесенной разметке. Для обеспечения достаточно уровня теплоизоляции поверхности, исключения появления нежелательного конденсата, выполняется утепление подготовленных труб. Для этой цели используется теплоизоляционный материал достаточной плотности.

Выбор радиаторов и труб

Для монтажа трубопровода используются трубы из разных материалов:

1. Полипропилена. Они легко монтируются, но при их эксплуатации возникают трудности, если дом располагается в регионе с низкой температурой в зимнее время года. Температура плавления полипропилена +95°С, потому возможен разрыв отопительного контура при значительном прогреве теплоносителя.
2. Металла. Такие трубопроводы более надежны в эксплуатации. Они не боятся высокой температуры, но соединение отдельных элементов осуществляется посредством сварки.

Выбирать поперечный размер трубы следует с учетом количества устанавливаемых радиаторов. Для 4 или 5 достаточно диаметра 25 мм и байпаса на 20 мм. Увеличение количества радиаторов до 6-8 предполагает увеличение поперечного размера магистрали до 32 мм, а байпаса – до 25 мм. При естественной циркуляции теплоносителя оптимален диаметр 40 мм и более.

Количество секций выбирается таким образом, чтобы добиться достаточной теплоотдачи. Следует помнить, что в среднем после первой батареи температура циркулирующей жидкости снижается на 20°С. Для компенсации этого явления у каждого последующего радиатора мощность должна быть на 10% больше, чем у предыдущего.

При выборе радиаторов следует учитывать требуемую теплоотдачу и стилистическое оформление помещения. У изделий из алюминия и стали отдают максимальное количество тепла. По этой причине им чаще всего отдается предпочтение. Одно допустима установка чугунных и биметаллической батарей.

Соединение обогревательных элементов и труб

Встраивание байпаса в магистраль осуществляется отдельно с отводами, расстояние между которыми рассчитывается с погрешностью в 2 мм. Это необходимо для размещения радиатора при сваривании американки и углового вентиля. Величина допустимого люфта составляет 1-2 мм для подтягивания американки. В противном случае есть риск перекоса и последующей протечки.

Для получения точных размеров в «Ленинградке» при подключении радиаторов отопления выворачивают угловые вентили и замеряют расстояние между центрами муфт. Подсоединение тройников к отводам выполняют так, чтобы оставалось одно отверстие для байпаса. Второй тройник выбирают по замеру с учетом величины посадки байпаса на тройник.

Проведение сварочных работ

При сваривании металлических элементов надо тщательно контролировать качество выполняемого соединения. Недопустимо появление внутреннего наплыва. Уменьшение поперечного размера труб не позволит добиться достаточно прогрева радиаторов. Магистраль и байпас совмещают после тщательной проверки качества соединения. Нарушение последовательности не позволит качественно выполнить сварочные работы.

После окончания сварки радиаторы подсоединяют к системе посредством угловых вентилей и комбинированных муфт. Байпас закладывают в штробы, подгоняя отводы в размер. Комбинированный муфты снимают, а затем соединяют с отводами посредством сварки.

Заключительный этап

До запуска системы из отопительного контура стравливают воздух с помощью крана Маевского. Далее путем регулирования игольчатого клапана выполняют балансировку, добиваясь выравнивания степени нагрева всех радиаторов. В вертикальной системе контролируется расположение расширительного бака. Он должен быть выше уровня радиаторов.

Преимущества и недостатки системы

К плюсам отопительной системы, из-за которых многие решают выбрать «Ленинградку» относят:

• небольшая материалоемкость, позволяющая на 30-35% уменьшить количество используемых труб;
• высокий КПД при небольших затратах;
• простота и минимальные сроки монтажа;
• универсальность, допускающая использование в домах с одним и двумя уровнями;
• простота эксплуатации;
• возможность выполнения работ своими силами.

Как бы качественно не был выполнен монтаж, отопительная система «Ленинградка» имеет некоторые минусы. К основным относят:

• невозможность обеспечения равномерного прогрева всех помещений из-за неравномерного прогрева радиаторов в разных комнатах;
• сложность выполнения монтажных работ из-за трудностей при создании достаточного уклона трубопровода при естественной циркуляции теплоносителя внутри контура;
• сложность расчетов.

Заключение

Отопление «Ленинградкой» в частном доме заслуживает отдельного внимания. Это оптимальный вариант, если не актуален двухтрубный контур, а здание не многоэтажное. Однако до начала расчетов и последующего монтажа стоит сопоставить преимущества и недостатки системы.
