Основная задача, конструкция и монтаж термосмесительного клапана твердотопливного котла

проверено экспертом

Любая отопительная техника, и твердотопливные котлы в данном случае не являются исключением, должна иметь приспособления и механизмы, обеспечивающие защиту оборудования от перегрева. Для нагревательных приборов, работающих на твердом топливе, эта функция возложена на предохранительный клапан. Приспособление имеет простую и понятную конструкцию, в которой заложен принцип действия гравитационных сил, действующих на жидкость в результате термостатического эффекта.

Термосмесительный предохранительный клапан для домашнего твердотопливного котла, уже одно название в точности передает его основное предназначение. Ряд других названий устройства в точности объясняют принцип действия и сферу применения. У специалистов теплотехников приспособление принято называть трехходовой термостатический клапан или клапан теплового сброса. В каждом отдельном случае речь идет об одном и том же, о приспособлении, выполняющем защитные функции.

Основная задача, которую решает предохранительный клапан

Приспособление является автономным устройством, полностью независимым от внешних источников энергоснабжения. Если большая часть автоматических устройств контроля имеют питание от электросети, то в данном случае неприметный приборчик играет роль последнего защитного барьера для твердотопливных котлов от перегрева. Простейшее приспособление призвано реагировать на изменения температурного режима котловой воды, циркулирующей по отопительному контуру. Если температура теплоносителя достигла критической отметки (95 и более градусов), приводится в действие защитный клапан, открывающий доступ в перегретый контур холодную воду.

На заметку: В данном случае речь идет о способе защиты котла от перегрева путем подмеса холодной воды.

Приспособление, на которое вы возлагаете большие надежды, должно отвечать следующим требованиям:

  • большая пропускная способность;
  • высокая чувствительность термостатического элемента, находящегося внутри конструкции;
  • соответствие контрольным измерениям, заявленным производителем.

Мы уже говорили, что основная функция, которая возлагается на это приспособление, защита отопительной техники от перегрева. Отсюда вытекает и основной принцип действия механизма. Путем смешивания холодной и горячей воды в отопительном контуре снижается общая температура не только теплоносителя в системе, но и в нагревательном приборе. Следовательно, механизм устанавливается на основном трубопроводе, создавая три различных направления движения котловой воды.

Конструкция термосмесительного клапана и принцип действия

Как и большинство деталей и элементов конструкции твердотопливного котла, трехходовой или термосмесительный клапан так же имеет простую и понятную конструкцию. В его состав входят:

  • основной корпус;
  • подпружиненный шток;
  • две заслонки, тарельчатого типа;
  • термостатический элемент (головка с фиксированными положениями).

Важно! За счет цельнолитого корпуса достигается герметичность прибора, создаются необходимые условия для его бесперебойной работы. При установке оснастки необходимо все соединения оснастить уплотнительными кольцами, что бы избежать малейшего протекания котловой воды.

На рисунке-схеме подробно показан механизм в разрезе, где и как расположены его основные элементы.



Глядя на конструкцию приспособления не трубно понять принцип действия. Рассмотрим детальнее происходящие процессы.

В обычном режиме работы отопительной системы основные заслонки, расположенные линейно, находятся в открытом положении. Недостаточно горячая вода свободно проходит свободно из котла в отопительный контур.

Термостатическая головка, оснащенная датчиком с чувствительной к температуре жидкостью, находится в стандартном положении. При возникновении внештатной ситуации, к примеру: со стороны котла в систему начинает поступать теплоноситель, температура которого превышает заданные параметры. Срабатывает датчик контроля температуры, приводящий в движение шток. Действующий механизм перекрывает основной, прямоточный проход, открывая одновременно с этим проход со стороны, через который поступает холодная вода. В результате смешивания воды разной температуры наступает выравнивание температуры до установленной нормы. Теплоноситель, уже нормальной температуры покидает устройство через патрубок в систему отопления. Регулировка термостатической головки прибора определяется степенью нажатия сильфона с расширяющей жидкостью на шток. Соответственно определяет чувствительность приспособления.

Момент срабатывания устройства определяется регулировкой головки, настроенной на определенную температуру.

Для справки: В отопительный контур при срабатывании предохранительного клапана поступает теплоноситель необходимой температуры. Регулировкой степени нагрева котла занимаются уже другие приспособления, определяющие интенсивность сгорания топлива и качество тяги.

Если вода продолжает в результате предпринятых действий нагреваться, устройство перекрывает основной входящий поток, открывая доступ холодной воды из третьего патрубка. Шток в данном случае находится в крайнем нижнем положении. К основному потоку уже подмешивается вода из третьего патрубка. При изменении температуры теплоносителя в сторону снижения, шток под действием датчика снижает давление, открывая доступ горячей воде.

Для того, что бы добиться правильной работы всего механизма, необходимо точно соблюсти требования по его установке. Трехходовой клапан может устанавливаться в правостороннем или в левостороннем варианте, как на обратке, так и на подающем контуре. В процессе эксплуатации приспособление совершенно не требует обслуживания.

Монтаж предохранительного клапана своими руками

Установка предохранительного клапана является обязательной для предотвращения перегрева твердотопливного котла. Перед установкой необходимо разобраться со схемой нагревательного прибора и всей автономной системы отопления. Зная место расположения и назначение основных узлов отопительной системы, легче будет осуществить установку.

На заметку: основные узлы системы отопления расположены в непосредственной близости от отопительного агрегата. Трехходовой клапан обычно входит в так называемую группу безопасности.


В группу безопасности входят насос, обеспечивающий подачу обратки. Буферная емкость, благодаря которой вся система получает защиту от перегрева. Контрольные приборы, фиксирующие давление в нагревательном котле, аварийный клапан сброса давления и автоматический воздухоотводчик устанавливаются непосредственно на котел, на выходе, контролируя температуру нагрева теплоносителя.

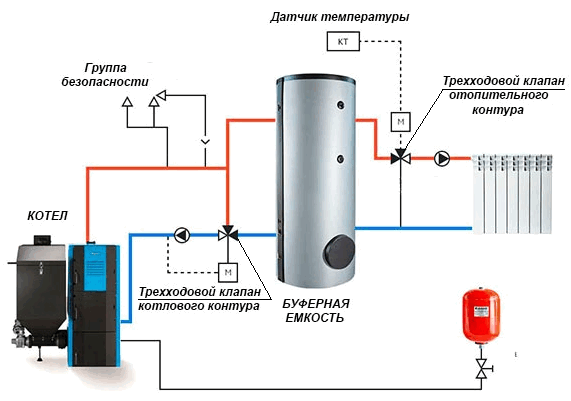

Для большинства систем отопления характерным является установка теплового аккумулятора, обеспечивающего работой систему ГВС, и буферной емкости. Обвязка в этом случае выполняется следующим образом, который показан на рисунке выше.

После установки всех элементов группы безопасности, можно определяться с местом установки защитного приспособления.

Защитное устройство монтируется в строгом соответствии со схемой, в результате чего будет осуществляться подмес горячей воды из теплоаккумулятора с менее горячей водой из обратного контура. Получить представление о способе установки и работе защитного механизма, можно, посмотрев предлагаемое видео

Приспособление отлично зарекомендовало себя в тех случаях, когда речь идет об оборудовании в качестве основного способа обогрева жилых помещений, системы «теплый пол». Приспособление осуществляет регулировку подмеса горячей воды в отопительный контур теплого пола в случае его остывания. При монтаже теплого пола потребуется не одно, а несколько устройств, в соответствии с количеством нагревательных контуров. Рисунок-схема показывает, как выглядит блок подключения теплого пола к системе трубопровода.

На заметку: для обеспечения теплом большого жилого дома, где большой расход теплоносителя и горячей воды, система отопления и горячего водоснабжения подключается посредством использования гидрострелки. С ее помощью и благодаря распределительному коллектору каждый трубопровод имеет свою определенную температуру. Более высокая температура идет на бойлер косвенного нагрева, менее горячая вода идет в систему отопления, которая и обеспечивает защитными клапаном.

Простая и неприметная деталь играет важнейшую роль элемента безопасности всей отопительной системы, продлевая работоспособность нагревательного прибора.
