Разновидности и типы отопительных печей

Знаете ли вы, чем «голландка» отличается от «шведки» или какие виды печей еще бывают? Понимаете ли, как теплоотдача и теплоёмкость, влияют на эффективность отопления в загородном доме или бане? Если нет – читайте внимательно, мы расскажем о всех классификациях печей, использующихся в современном строительстве.

Принципы классификации печей

Если изучить справочники, то выяснится, что единой утвержденной классификации отопительных устройств нет. Связано это с универсальностью конструкции, быстротой модернизации, региональной спецификой. Так, отопительно-варочные печи, установленные в домах Украины и Кубани, являются разновидностью «шведки», а современные «голландки» отличаются от оригинальных строением дымохода.

Условно можно сделать группировку по следующим признакам:

  • стране происхождения – голландские, шведские, русские;
  • предназначению – отопительные, варочные, комбинированные;
  • материалу – кирпичные, каменные, железные;
  • толщине стенки – толстостенные, комбинированные, тонкостенные;
  • типу дымохода – прямой, многоканальный (последовательный и параллельный);
  • устройству топки – закрытые и открытые (камины);
  • форме – угловые, квадратные, круглые, многоугольные.

Рассмотрим современные виды отопительных печей и расскажем, в каких условиях они будут наиболее эффективны.

Читайте также — устройство и принцип работы доменной печи.

Голландская печь для отопления

Конструкция разработана в Нидерландах, отличается прямоугольной формой и одноканальным прямым дымоходом. До середины XIX века она использовалась в домах состоятельных людей, затем была вытеснена системами центрального отопления. В Советском Союзе подобные печи устанавливались в загородных частных домах, в наши дни используются для создания оригинального дизайна интерьера.

Для отопления подобные устройства малопригодны – их КПД не превышает 40 %.

Эти виды обладают рядом достоинств, привлекающих как мастеров-печников, так и жителей частных домов.

  1. Простота конструкции – все будет работать исправно даже в том случае, если мастер допустит незначительную ошибку при строительстве.
  2. Доступность модифицирования – можно без снижения КПД и особых переделок пристроить очаг.
  3. Разные габариты – при желании, размер топки можно уменьшить до 50 см2.
  4. Невысокая стоимость строительства – материала для такой печи нужно меньше, чем для русской или шведской.
  5. Растяжимость – можно увеличить длину дымохода без изменения площади топки.
  6. Быстрое нагревание без перерасхода дров.
  7. Высокая теплоотдача – возможность обогрева помещения площадью до 60 м2.
Если перестараться с количеством дров – дымоход не справится с излишками угарного газа, что опасно для жизни людей, находящихся в помещении.

*

Однако «голландка» не лишена недостатков, и низкий КПД – не самый существенный минус. Устройство чувствительно к качеству дров. Высокозольное топливо приводит к повышенному образованию сажи, что повышает риск пожара в 2 раза.

Если перестараться с количеством дров – дымоход не справится с излишками угарного газа, что опасно для жизни людей, находящихся в помещении.

При Петре I русские печники усовершенствовали голландскую конструкцию, заменив канальную систему колпаковой. Такие отопительные приспособления работают по противоточному принципу, могут иметь круглую, треугольную или многогранную форму и устанавливаться в любом помещении. Европейцам понравилось нововведение, так появились псевдо-голландки.

Шведская печь и ее разновидности

Как видно из названия, изобретателями устройства являются шведы – заядлые охотники, проживающие в стране с сырым и холодным климатом. Отопительная конструкция должна была долго держать тепло, быть пригодной для приготовления пищи и просушки белья. Неудивительно, что шведская печь становится незаменимым атрибутом охотничьего домика.

«Шведка» является модернизированным вариантом «голландки». Тут дымоход вынесен в заднюю часть, называющуюся «щиток» и имеет один извилистый канал. В зависимости от его сечения, можно выделить три типа «шведок».

Тип щиткаОписаниеПлюсы и минусы
С вертикальным дымоходомКанал имеет вертикальную ориентацию и 2-3 изгиба (колена)Требуется 1 дверца для чистки дымохода, но прогревается щиток неравномерно (передняя часть быстрее)
С горизонтальным дымоходомКанал расположен горизонтально, имеет 3 и более изгиба.Щиток прогревается равномерно, но требуется множество ревизионных отверстий, что повышает стоимость возведения
С колпакамиКанал имеет 2-3 камеры, в которых горячий воздух задерживается.Щиток прогревается равномерно, для обслуживания дымохода нужна одна дверца, но конструкция сложна и не каждому мастеру «по зубам»




Типичная «шведка» с колпаком имеет два режима топки – летний и зимний. Переключиться между ними можно с помощью заслонки, расположенной на изгибе дымохода. В «летнем» режиме горячий газ удаляется напрямую, минуя каналы и колпаки щитка.


Современные печи, использующиеся жителями южных регионов России, являются модернизированными вариантами «шведки». В большинстве случаев их дымоход имеет горизонтальное или вертикальное направление, а в щитке может проходить 2-3 канала.

Русская печь для отопления помещений

*

Знакомое нам по сказкам устройство является рекордсменом по числу переделок и усовершенствований. Над ее конструкцией трудились именитые печники и безвестные мастера-самоучки. Мы рассмотрим классический тип и не будем затрагивать его разновидности.

Усовершенствованные русские печи могут иметь КПД до 80 %.

Центральный элемент – варочная камера или горнило. В передней части конструкции имеется прямоугольное отверстие – устье (чело), через которое закладываются дрова и устанавливается посуда с пищей. Друг от друга устье и горнило отделяются выступом-стенкой, которая завершает свод. В итоге горячий газ задерживается в варочной камере, затем поступает в ее переднюю часть и выводится через дымоход наружу.

Из-за особенностей конструкции русская печь имеет ряд недостатков:

  • неравномерное прогревание помещения – температура у потолка может достигать 25 0С, а у пола стремиться к нулю;
  • низкий КПД – около 70 % выделяемого тепла «улетает» в трубу;
  • массивность – некоторые конструкции могли занимать до 50 % площади избы;
  • плохая теплоотдача – максимальная площадь обогрева не превышает 45 м2;
  • долгий запуск – после летнего простоя требуется суточный прогрев.

Из плюсов можно отметить универсальность – печь используется для отопления помещений и приготовления пищи. Также к плюсам относится возможность работы на любом твердом топливе, включая солому и хворост.

Противоточные печи

*

Наиболее совершенный вид – КПД может достигать 90 %. Столь внушительный показатель возможен благодаря оригинальной конструкции, в которой камера с открытым огнем отделена от дымохода стенкой. В итоге дым удаляется через нижнюю часть печи, а помещение прогревается равномерно.

Кажется, что это невозможно – горячий воздух всегда поднимается вверх! Это так. Но в устройстве имеется специальный колпак, в котором дым скапливается и остывает. Холодные частица газа перемещаются вниз и удаляются через дымоход, а на их место поступает подогретый воздух.  Этим и достигается высокий КПД.

Печь Вимана

Такие печи для отопления обладают рядом достоинств:

  • возможность возведения устройств любых размеров и форм;
  • в колпак можно установить водонагреватель, духовой шкаф или парогенератор;
  • есть перспектива автоматизации процесса.

Печи Вимана, дооснащенные системой рециркуляции воздуха, можно использовать даже в многоквартирных домах. Единственный их недостаток – сложность конструкции. Не каждый мастер может построить эту разновидность.

Печь Грум-Грижимайло

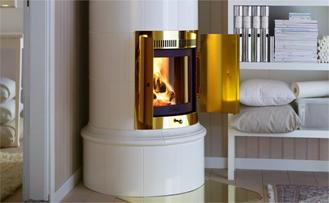

Еще одна противоточная конструкция, разработанная российским печником-изобретателем В.Е. Грум-Грижимайло. Имеет круглую форму, поэтому ее можно стилизовать под голландскую печь (что и делали предприимчивые русские печники последние 150 лет). В основе ее работы лежит принцип свободного движения газов.

В середине топки расположено хайло – отверстие, через которое газы проникают в верхнюю часть, над которой устроен колпак. В этом отделе происходит теплоотдача, остывший газ опускается, а нагретый воздух поднимается.

Устройство Грум-Грижимайло отлично аккумулирует тепло – температура в помещении не понижается даже в том случае, если истопник забыл закрыть задвижку. Холодный воздух, поступающий в печь через зольник, не дает горячим потокам остыть и потому устройство долго отдает тепло, несмотря на сравнительно тонкие стенки.

Классификация по теплоемкости и толщине стенок

Мы рассмотрели популярные некогда печи по стране изобретения и их названию. Однако группировка по теплоемкости более практична – подобные отопительные устройства не рассчитаны на постоянное горение, поэтому важна их способность аккумулировать и отдавать тепло.

Наиболее теплоемкими являются русские печи, за счет массивности конструкции.

Тонкостенные печи имеют толщину около 6,5 см. В большинстве случаев основанием таких сооружений является стальной каркас, реже – футляр. Фундамент не используется, это позволяет устанавливать печи на любых перекрытиях, включая деревянный пол. Температура тонкостенных видов может достигать 90 0С, но теплоемкость их низкая. В помещении похолодает уже спустя 2-3 часа после затухания огня.

Подведем итоги

Разновидностей печей для отопления множество. Какому варианту отдать предпочтение – зависит от конечной цели установки конструкции и особенностей помещения. Для обогрева больших загородных домов можно возводить шведскую конструкцию или модернизировать «голландки» с помощью противоточной системы.
